LẮP ĐẶT ĐIỀU HÒA TRUNG TÂM UY TÍN HẢI DƯƠNG

Những hệ thống điều hòa trung tâm hiện nay trên thị trường thường có những dải công suất của các dàn là rất lớn, kiểu dáng thì phong phú đa dạng.....

Hệ thống điều hòa công nghiệp thường được thiết kế chuyên cho các tòa nhà, xí nghiệp và xưởng sản xuất lớn, những hệ thống điều hòa không khí trung tâm này  cung cấp các dàn nóng và lạnh với một công suất cực cao, có máy lớn hơn cả 45HP, kiểu dáng thì phong phú đa dạng, sử dụng thì dễ dàng, tiết kiệm về cả chi phí lẫn diện tích sử dụng.

Đối với những tòa nhà lớn thì hệ thống điều hòa trung tâm đóng vai trò cực kỳ quan trọng trong việc điều tiết nhiệt độ cho toàn bộ tòa nhà. So với mô hình điều hòa dân dụng ( điều hòa gia đình ) thì việc lắp đặt hệ thống điều hòa công nghiệp có nhiều ưu điểm hơn nên luôn được các chủ đầu tư quan tâm và vận dụng hơn.

Hệ thống điều hòa trung tâm là gì ?

Hệ thống điều hòa không khí trung tâm là 1 trong hệ thống gồm một hay nhiều máy trung tâm phối hợp thành một hệ thống tổng thể cung cấp lạnh cho toàn bộ các khu vực trong toà nhà. Hệ thống điều hoà trung tâm dùng nước làm tác nhân lạnh thông qua hệ thống đường ống dẫn cung cấp cho các dàn trao đổi nhiệt lắp đặt trong các không gian điều hoà để làm lạnh không khí.

Hệ thống sản phẩm lạnh trung tâm bao gồm những phần chính:
Từng sản phẩm lạnh trung tâm (CHILLER): Là thiết bị sản xuất ra nước lạnh qua hệ thống đường ống dẫn cung cấp cho những dàn trao đổi nhiệt lắp đặt trong những không gian điều hoà để làm lạnh không có khí.

Các dàn trao đổi nhiệt (FAN COIL UNITs – FCUs): Là những thiết bị đặt tại các khu vực cần điều hoà (công suất các dàn trao đổi nhiệt được chọn dựa vào công suất lạnh yêu cầu của phòng mà lắp các loại khác nhau), tại đây nước lạnh từ các sản phẩm lạnh đi qua dàn lạnh có tác dụng trao đổi nhiệt độ giữa các không khí trong phòng và thực hiện chức năng làm lạnh.

Tháp giải nhiệt và bơm nước: thực hiện chức năng giải phóng năng lượng nhiệt của bình ngưng (máy lạnh) sau khi các sản phẩm lạnh thực hiện công làm lạnh nước trong bình bay hơi.

Hệ thống đường ống và bơm nước cấp lạnh: Là hệ thống cung cấp nước lạnh từ sản phẩm lạnh trung tâm đến các dàn trao đổi nhiệt FCU.

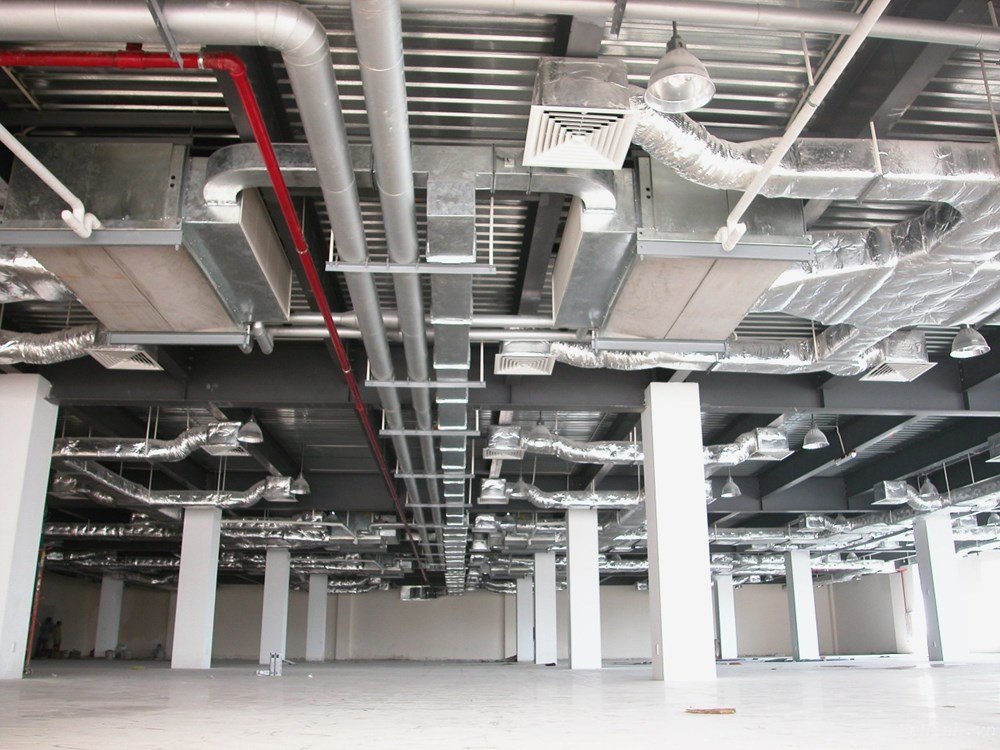

Hệ thống đường ống phân phối không khí lạnh: Là hệ thống phân phối không khí lạnh từ những FCU qua những miệng thổi tới những khu vực cần điều hoà.

Hệ thống điện điều khiển: Là hệ thống điều khiển khống chế liên động các thiết bị trong hệ thống (Máy lạnh, FCU, Bơm nước và tháp giải nhiệt)

Kỹ thuật lắp đặt điều hòa trung tâm

1. Lắp đặt đường ống đồng

Đường ống: Lựa chọn theo đúng yêu cầu và tiêu chí của thiết bị mà nhà thầu lựa chọn đưa vào sử dụng cho công trình.

Ống đồng phải có cả đường đi và đường về riêng biệt, sau đó tất cả được quấn lại bằng bảo ôn cách nhiệt. Giữa ống chính và ống nhánh (ngã rẽ) được hàn với nhau bằng cút góc. Trong lúc hàn sẽ cho một luồng khí nitơ đi trong ống nhằm tránh oxy hoá mối hàn.

Sau khi hoàn tất phần lắp đặt đường ống, những mối hàn sẽ được thử xì bằng phương pháp tạo áp lực khí nitơ trong đường ống theo đúng yêu cầu của nhà sản xuất.

Đường ống đồng chạy trên trần phải được gắn ty treo vào trần bêtông , tránh rải đường ống tiếp xúc trực tiếp vào trần giả, những đường ống đồng chạy trên sân mái đặt dàn nóng phải được lắp đặt trong máng tole tráng kẽm có nắp đậy và phải được phủ một lớp sơn tĩnh điện bảo vệ, các chân đỡ máng tole được làm từ thép góc V25 và cách những chân đỡ tối đa là 1m.

2. Lắp đặt đường nước xả

Đường ống xả sử dụng ống nhựa PVC theo kích cỡ như trong bản vẽ thiết kế. các đoạn ống chạy trên không gian trần phải sở hữu độ dốc tối thiểu 1/100 và phải được bọc bảo ôn cách nhiệt đầy đủ , treo đỡ làm sao cho tránh hiện tượng võng ống.

Đường nước xả ở tất cả những dàn lạnh âm trần sẽ thoát tập trung theo các trục kỹ thuật lạnh hệ thống thoát bên ngoài, ống xả phải có ống thông hơi trên cùng làm sao để cho cao hơn cao độ lắp đặt dàn lạnh bên trong ít nhất 600mm.

3. Lắp đặt thiết bị

Lắp đặt dàn lạnh: Xác định những kích thước tâm lỗ treo máy, sử dụng khoan bêtông để khoan 04 lỗ, đóng tắckê sắt vào, sau đó lắp 04 ti treo ren suốt Þ8, sử dụng đai ốc M8 để khoá ti treo. Dàn lạnh được đưa vào cố định bằng 04 đai ốc đỡ máy M8 và 04 đai ốc khoá M8.

Khoảng hở giữa mặt dưới của dàn lạnh và mặt dưới của trần giả là 10mm, dàn lạnh phải nằm ở vị trí ngang để thoát nước ngưng tụ được dễ dàng nhằm tránh hiện tượng nước ngưng tụ chảy ngược vào thiết bị. Sau khi nối ống đồng, dây khiển, nước xả vào thiết bị mới lắp mặt nạ vào và điều chỉnh sao để cho mặt nạ nằm ở vị trí cân đối nhất.

Lắp đặt dàn lạnh treo tường: Xác định vị trí và cao độ treo sản phẩm, lắp bảng treo dàn lạnh vào bề mặt tường bằng những tacke nhựa, sau đó cố định dàn lạnh vào bảng treo. Dàn lạnh cũng phải được cân chỉnh ở vị trí nằm ngang.

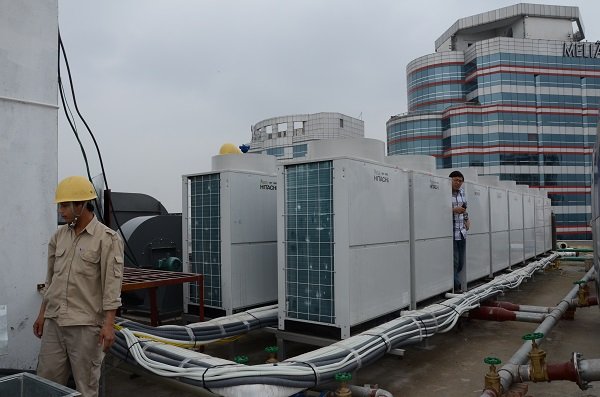

Lắp đặt dàn nóng: Tất cả dàn nóng được đặt trên bệ bêtông (hoặc khung thép) với phần khoảng cách đúng theo yêu cầu kỹ thuật.

4. Hệ thống điện

Mỗi khu vực đặt dàn nóng sẽ lắp một bảng điện chính riêng cho toàn bộ thiết bị lạnh ở khu vực đó để tiện việc sửa chữa, bảo trì, bảo dưỡng sau này. Mỗi dàn nóng sẽ có một automat bảo vệ, tất cả những dàn lạnh trong cùng một hệ thống (cùng dàn nóng) chỉ sử dụng một automat bảo vệ.

Bảng điện phải được chế tạo từ thép mềm tấm cuốn tối thiểu dày 01mm, sơn tĩnh điện, mặt trước làm bóng có những góc gờ cụp lại và hoàn chỉnh hợp thành những cấu kiện để đỡ gá. Lối đi dây phía sau phải bằng kiểu bảng sở hữu lẩy cuốn được chia ra làm hai phần cho từng khoang. Cửa ngoài phải được bắt chặt bằng vít mạ crom.

Những bảng điện phải thông thoáng nhiệt tốt nhưng vẫn đảm bảo ngăn được bụi bẩn, ngăn chặn các thiệt hại gây ra bởi hồ quang điện trong phạm vi tủ điện. những bảng điện phải cứng chắc không bị biến dạng dưới tác động của tải trọng và dòng áp tối đa, thời gian sử dụng dài lâu. Tủ phải được thiết kế thuận lợi cho công tác duy tu bảo dưỡng sau này. việc gắn các linh kiện bên trên tủ điện phải đảm bảo tính thẩm mỹ, gọn gàng, đối xứng và tiện lợi cho công tác vận hành.
những đường dây chạy trong bảng điện phải được sắp xếp theo một trật tự nhất định để dễ lần ra những điểm lộ và những đầu nối, phải sở hữu hình thức đánh dấu, màu dây,… Đường dây phải được cố định chắc chắn ở các vị trí cần thiết, được che chắn không có để lộ dây ở các địa chỉ không được phép. Chất lượng dây dẫn phải đạt chất lượng cao tuân theo TCVN hiện hành như những hiệu Cadivi, Taya hay tương đương. Đầu dây đấu vào thiết bị, tủ điện phải được bấm đầu cốt.

5. Kiểm tra và chạy thử

Đo cách điện các tuyến cáp động lực và điều khiển. Độ phương pháp điện của những tuyến cáp phải đạt tối thiểu 5 mêga Ohm.

Đo thông mạch những tuyến cáp động lực và điều khiển và đấu nối vào các thiết bị (MCB, dàn nóng, dành lạnh, bộ điều khiển…), những vị trí đấu nối đều dùng đầu cốt, các đầu cốt cáp động lực phải được bọc theo màu thứ tự pha.

Đấu nối cáp nguồn động lực vào tủ điện và kiểm tra thứ tự pha của nguồn điện. Cấp nguồn cho bộ điều khiển trung tâm, thiết lập địa điểm cho từng remote có dây, thực hiện điều khiển trung tâm toàn bộ hệ thống.
